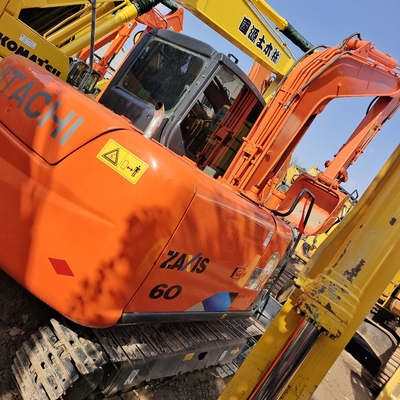

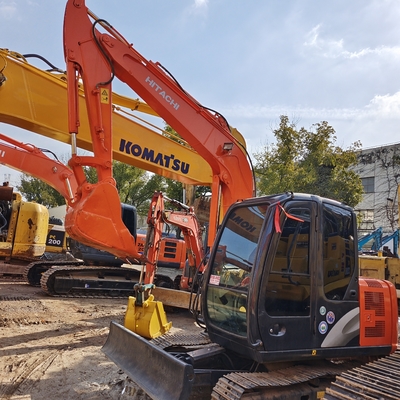

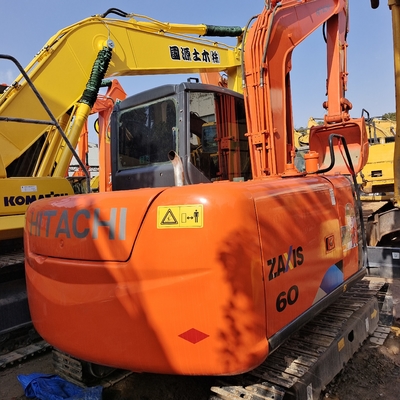

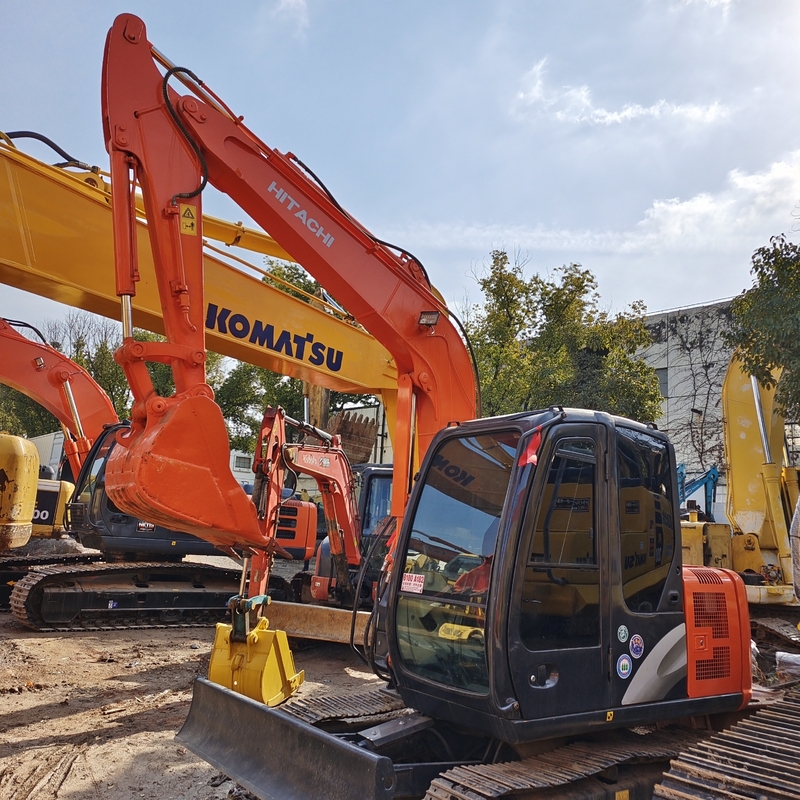

Configuración de parámetros de la excavadora Hitachi ZX60-5A

las especificaciones

Poder Poder tradicional

Empresa conjunta del fabricante/importación

Excavadora con cubo

Tonaje (toneladas) 6

Peso de trabajo de toda la máquina (kg) 5960

Capacidad del cubo (m3) cero punto dos cuatro

rendimiento

velocidad de rotación (rpm) 9.1

Torque de rotación (Nm) 10

Velocidad de marcha (km/h) 0-4.5/0-2.5 alta/baja

Capacidad de escalada (%) 70% (35 °)

Válvula de tensión específica de tierra (Kpa) 31

Fuerza de excavación del cubo (kN) 41.4

Fuerza de excavación del brazo de la medusa (kN) 28.4

Fuerza de tracción máxima (kN) 38.5

sistema dinámico

Modelo de motor 4TNV98

Potencia nominal (kW/rpm) 42,4/2100

El par máximo (N.m.) 236/1350

El desplazamiento (L) 3.318

Número de cilindros 4

Diámetro del cilindro x carrera (mm) 98 x 110

Método de refrigeración: refrigeración por agua

Forma de trabajo: 4 tiempos, refrigerado por agua, tipo de inyección directa

sistema hidráulico

Tipo de bomba principal: 3 bombas de pistón de eje variable

Tipo de motor hidráulico giratorio: 1 motor de pistón axial

Tipo de motor hidráulico de marcha: 2 motores de pistón de eje variable

Flujo máximo de la bomba principal (l/min) 2 × 52.5

Flujo de la bomba piloto (L/min) 9.5

Circuito del aceite piloto (MPa) 3.9

Circuito de trabajo del aceite hidráulico (Mpa) 24.5

Circuito hidráulico para caminar (Mpa) 24.5

Circuito hidráulico giratorio (Mpa) 17.6

Cisterna de aceite de oleaje - número x diámetro del cilindro x carrera (mm) 1 x 105 x 60

Filtro de aceite de palo - número x diámetro del cilindro x carrera (mm) 1 x 85 x 55

Botella de aceite - número x diámetro del cilindro x carrera (mm) 1 x 80 x 50

Capacidad de producción de petróleo

El depósito de combustible (L) 120

Contenedor de aceite hidráulico (L) 60

Sistema hidráulico (L) 93

Cantidad de cambio de aceite del motor (L) 12.3

Líquido de refrigeración (L) 8

Tamaño del cuerpo principal

Duración total del transporte (mm) 6060

Ancho total del transporte (mm) 2060

Altura total del transporte (mm) 2085

Altura total de la cabina (mm) 2475

Ancho de embarque (mm) 2060

Ancho de las zapatillas de pista (mm) 400

Ancho de vía (mm) 1600

Peso de la balanza, altura al suelo (mm) 620

Disponibilidad mínima del suelo (mm) 310

Radius mínimo de giro del dispositivo de trabajo delantero (mm) 2510

Radius de giro del extremo trasero (mm) 1650

Número de rodillos portadores (de un lado) (pieza) 1

Número de zapatos de atletismo (un lado) 39

Número de ruedas de apoyo (un lado) 5

Alcance del trabajo

Radius máximo de excavación (mm) 6250

Radius máximo de excavación de la superficie de estacionamiento (mm) 6130

Profundidad máxima de excavación (mm) 3850

Altura máxima de excavación (mm) 5800

Altura máxima de descarga (mm) 4080

Profundidad máxima de excavación vertical (mm) 3440

Ancho de la excavadora x altura (mm) 2000 x 400

Profundidad de elevación o empuje (mm) 430 × 400
