Especificaciones

Tonaje (toneladas) 21

Peso de trabajo de toda la máquina (kg) 20560

Capacidad del cubo (m3) 0,51-1.34

La longitud del arco (mm) 5.65

longitud del palo (mm) 2.92

Origen de Pekín

Poder Poder tradicional

Empresa conjunta del fabricante/importación

Excavadora con cubo

sistema dinámico

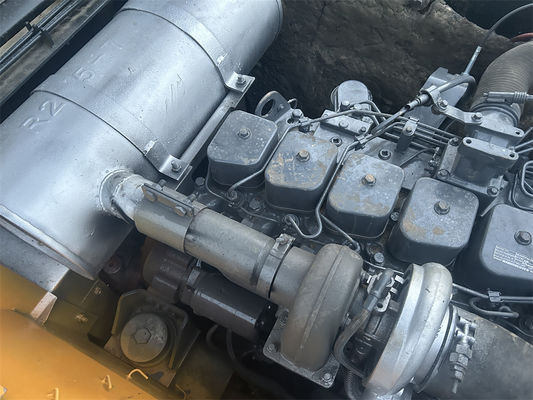

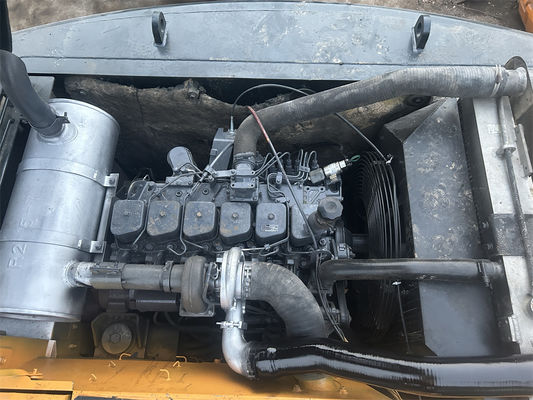

Modelo de motor Cummins B5.9-C

La potencia nominal (kW/rpm) es la siguiente:

Deslocamiento total (L) 5. nueve

Método de refrigeración: refrigeración por agua

Observaciones: Motor de inyección directa turboalimentado de seis cilindros y cuatro tiempos

El par máximo (N.m/rpm) es de 68,4/1500

Número de botellas (6)

rendimiento

Velocidad hacia adelante (Km/h) 35

Velocidad de rotación (rpm)

Capacidad de escalada (%) 31,5 °

Fuerza de excavación del cubo (kN) 149.1

Fuerza de excavación del brazo del pez (kN) 106.9

Radius mínimo de giro (m) 6.69

Fuerza de tracción máxima (kN) 108

Forma de accionamiento: motor de pistón axial de dos velocidades, caja de cambios

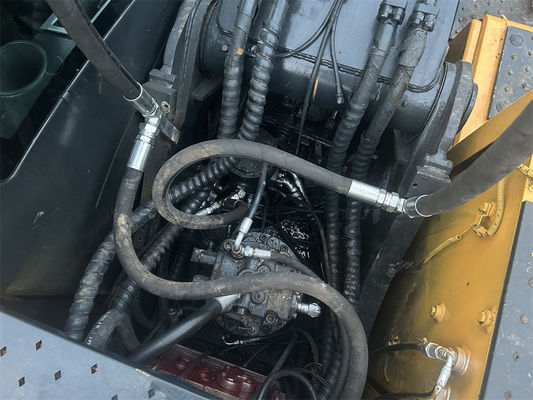

sistema hidráulico

Presión de desbordamiento principal (Mpa) 350

Colgón de placas cuantificativas de movimiento de un motor hidráulico rotativo

Motor de marcha hidráulico

Tipo: motor de pistón axial de dos velocidades

Flujo máximo de la bomba principal (l/min) 222 × 2

Presión de la válvula de seguridad principal (Mpa) 38

Circuito hidráulico para caminar (Mpa) 38

Circuito hidráulico giratorio (Mpa) 26.5

Circuito hidráulico de control (Mpa) 4

cilindro de broca - diámetro del cilindro x carrera (mm) 2-120 x 1290

cilindro de palo - diámetro del cilindro x carrera (mm) 140 x 1510

cilindro de cubo - diámetro del cilindro x carrera (mm) 125 x 1055

Tipo de bomba principal bomba del émbolo de la placa de columna variable

Circuito de aceite hidráulico de trabajo (Mpa) 38

Circuito de aceite piloto (MPa) 4

Capacidad de producción de petróleo

El depósito de combustible (L) 310

Contenedor de aceite hidráulico (L) 165

Cantidad de cambio de aceite del motor (L) 24

Líquido de refrigeración (L) 35

Sistema hidráulico (L) 340

Tamaño del cuerpo principal

Duración total del transporte (mm) 9530

Ancho total del transporte (mm) 2530

Altura total del transporte (mm) 3500

Desnivel del contrapeso (mm)

Distanza entre ejes (mm) 2800

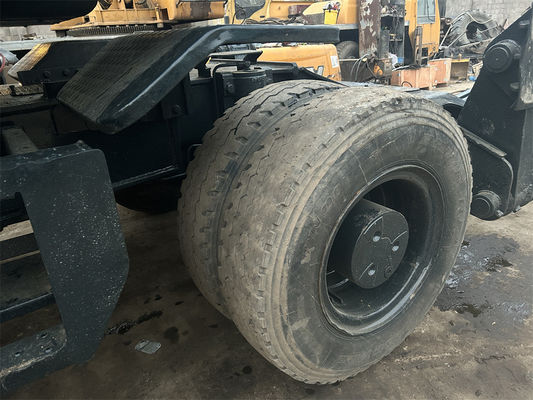

ancho de neumático único (mm) 308

Ancho exterior total del neumático (mm) 640

ancho de vía (mm) 1874

Disponibilidad mínima del suelo (mm) 365

Radius mínimo de giro del dispositivo de trabajo delantero (mm) 3580

Radius de giro del extremo trasero (mm) 2800

Ancho de embarque en mm 2530

Alcance del trabajo

Radius máximo de excavación (mm) 9960

Radius máximo de excavación en el suelo (mm) 9750

Profundidad máxima de excavación (mm) 6380

Altura máxima de excavación (mm) 10000

Alturas máximas de descarga (mm) 7160

Profundidad máxima de excavación vertical (mm) 5990

Profundidad máxima de excavación (mm) 6210

Radius mínimo de giro (mm) 3580

Profundidad de elevación o empuje de la excavadora (mm) 445

Ancho de la excavadora x altura (mm) 2490 x 610

Ancho de las patas (mm) 3370
